夏季光伏电站运维人员专用手册

2)暴 雨

如果你家屋顶是斜屋顶，那完全不用担心，如果你家是平屋顶，最好在光伏电站设计安装时，就考虑好排水问题。避免在雨量过大时，因平屋顶的支架安装相对较低，造成光伏组件被雨水浸泡。

雨后巡检时，一定不要用手直接接触逆变器、光伏组件与供电线缆的连接部，要带上橡胶手套和橡胶长靴等哦。

3)冰 雹

从靠谱大厂商购买的合格的光伏电站产品，光伏组件都是经过了冰雹以23m/s的速度撞击测试的，因此一般冰雹不会对光伏组件造成影响。

但是，在冰雹过后，日常的巡检也是不可少的。如果冰雹后，光伏电站出现发电量明显下降或其他异常情况，业主一定要及时通知厂家售后人员进行检测。

03

注意负荷高峰

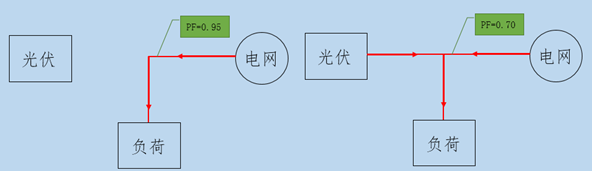

夏季是负荷用电高峰期, 对于工业用户和装有带负荷调整电压装置的电力用户来讲，当光伏没有接入，功率因数在0.9以上，不会产生力率电费(罚款)。当光伏接入时候，由于负荷较大，假设光伏发的电全部被负荷消纳，电网只补充了小部分的有功和全部的无功，导致电网侧功率因素偏低，如下图所示。

解决这个问题的办法：

逆变器调一部分无功，但是会影响光伏电站的收益。

厂区原有的无功补偿装置内补偿电容大小或数量不够或补偿电容坏掉。

厂区原有的无功补偿装置监测点或光伏接入点位置不对，导致无功补偿补不上，电容无法投切。尤其当光伏电站发电功率越接近企业用电负荷，越可能引起无功补偿装置退出运行。

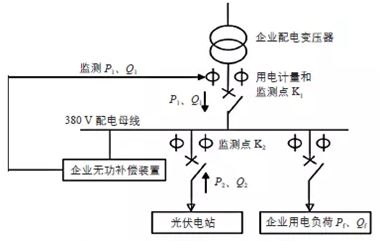

在光伏电站接入配电装置处设置监测点K2，增设一套与无功补偿装置原监测点K1 同型号、同参数的电流互感器。两套电流互感器二次绕组同向并接后接入无功补偿装置控制器回路，使无功补偿装置能根据用电负荷实际需要的总无功功率调整投入的电容器组数量，保证K1 点功率因数满足电网公司的要求。

04

注意组件遮挡

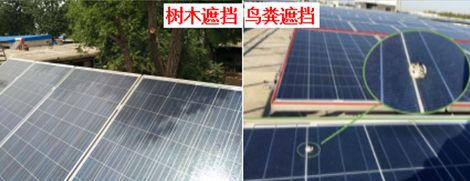

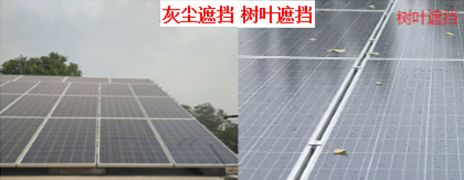

组件的遮挡，哪怕是一丁点遮挡都会导致整个组串的发电量下降;夏季飞扬的尘土、飞来飞去的鸟、茂密的树木都会在组件上留下阴影遮挡导致发电量不理想。

解决办法：避免影响光伏电站的散热，一定要保证光伏组件、逆变器、配电箱四周开阔，如有杂物堆积，及时清理。如果是灰尘，建议夏天多清洗几次，时间选择早晨或傍晚;如果是杂物(油污、鸟粪、树叶等)，建议及时清除掉，同时不要在组件上、组件旁边晒一些东西，避免对组件造成遮挡。

05

关于逆变器相关问题

—光伏逆变器最常见的5种报错—

一、对地绝缘阻抗过低

阴雨天气，套管等潮湿易进水;AC接线不当也可能导致个别机器进水;组件防水盒也可能被热坏了……这些问题，最常见的报错信息就是“对地绝缘阻抗过低”。

解决方法：现场检查组件的直流线缆和接地情况。

1、检查直流线缆

大部分的面板绝缘阻抗问题是直流线缆破损导致，包括组件之间的线缆，组件至逆变器之间的线缆，特别是墙角的线缆和没有穿管露天铺设的线缆，需要仔细检查。

许多项目现场直流线多跟组件面板有接触，时间长可能因直流线外皮老化而对组件背面造成一定程度腐蚀。

应避免线缆直接接触组件背部;使用防腐蚀，防老化等级较高的线缆。

2、检查组件侧接地和套管进水

光伏系统没有良好接地，同样会影响逆变器正确地检测组件对地绝缘阻抗值，现场容易出问题的地方包括：

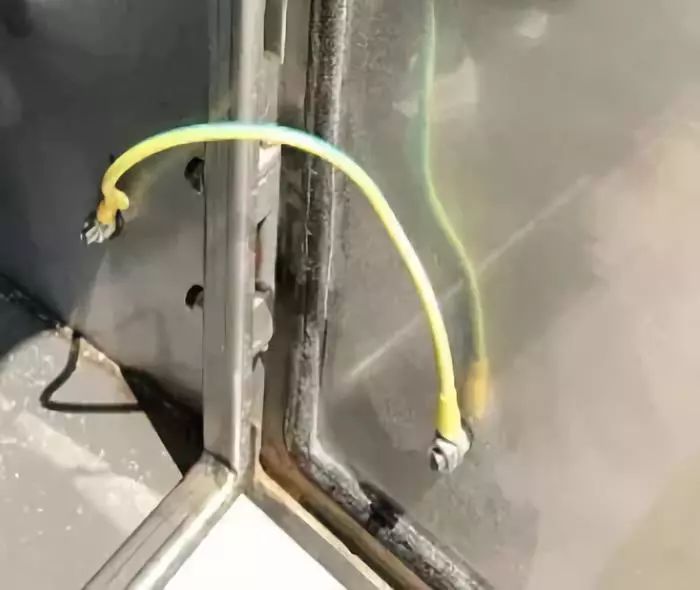

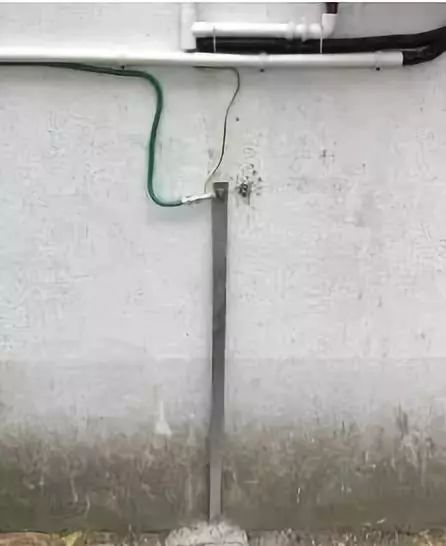

组件支架接地：对于组件的接地，一般选用40*4mm的扁钢或者φ10或者φ12的圆钢，最后埋入深度1.5m的地下，光伏组件的接地电阻要求不大于4Ω，对于达不到接地电阻要求的，通常采用添加降阻剂或选择土壤率较低的地方埋入。

逆变器侧接地

工作接地

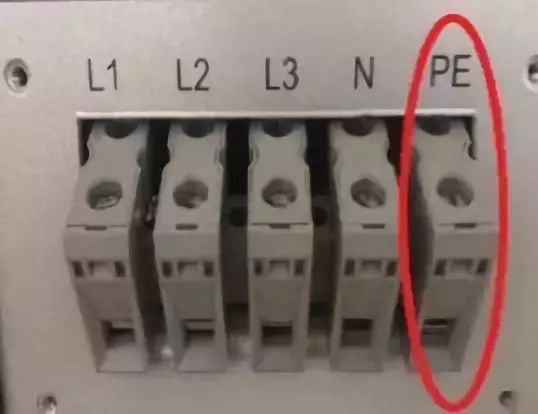

NS机型PE端/DNS机型PE端

SDT&DT 机型PE端

一般工作接地(PE端)接到配电箱里的PE排上，再通过配电箱做接地。

保护接地

逆变器机身的右侧有一个接地孔是做重复接地，保护逆变器和操作人员的安全。

逆变器的机壳保护接地可以单独使用接地极，也可以和配电箱共用一个接地极(通常)，如下图所示。

配电箱侧接地

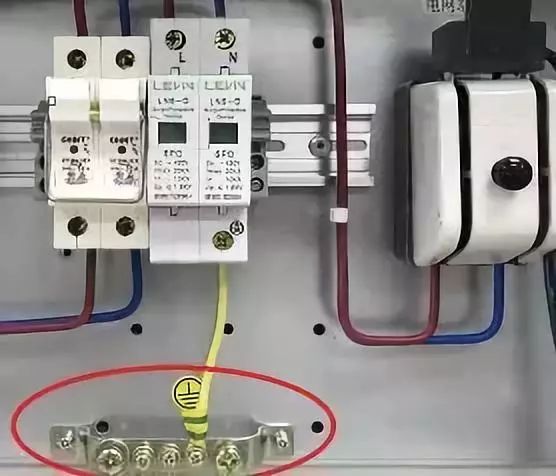

防雷接地：交流侧防雷保护一般由熔断器或断路器和防雷浪涌保护器构成，主要对感应雷电或直接雷或其他瞬时过压的电涌进行保护，SPD的下端接到配电箱的接地排上，如下图所示。

箱体接地：根据《建筑电气工程施工质量验收规范》6.1.1柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠;装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。

配电箱的柜门与柜体要做跨接线，保证可靠接地，如下图所示。

配电箱内设备所有的接地线均要与PE排连接，再有PE排引出，如下图所示。

以上，从组件侧、逆变器侧、配电箱侧三个方面介绍了户用光伏系统的接地方式。

二、过温保护

在关注逆变器整体性能时，光伏人关注最多的往往是转化效率、最大直流电压、交流输出功率、防护等级等一系列惯常的问题。逆变器的散热是光伏人容易忽视的问题，而散热问题可能产生的功率损耗甚至机器过温保护(降载)，却实实在在影响着发电量。

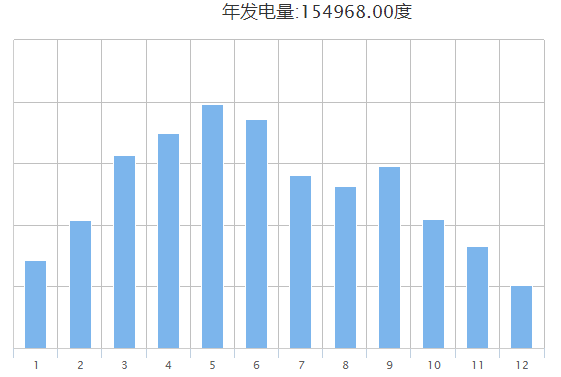

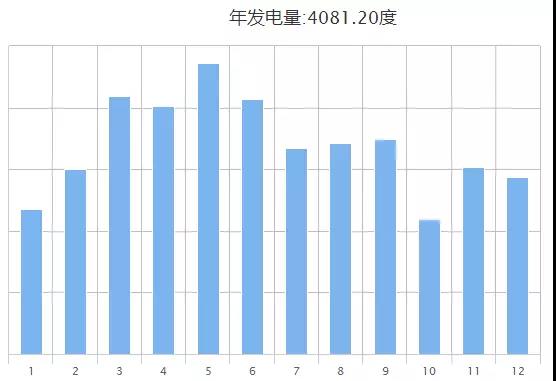

温度对于组件乃至整个光伏系统的发电影响还是非常大的，在一年当中，发电量往往不是7-8月份太阳最好的时候发电量最高，反而是4-6、9-10月份的发电量更高一些(因地而异)。所以电站的通风散热在实际电站的设计运行维护中是至关重要的。

这也是“为什么夏天发电量低”最可能的原因。

另外，很多安装现场的逆变器都放在室外，长时间的阳光直射会损坏逆变器元器件的寿命，阳光直射对腔内的温度有直接关系，影响电容等元器件寿命，加速设备的老化。

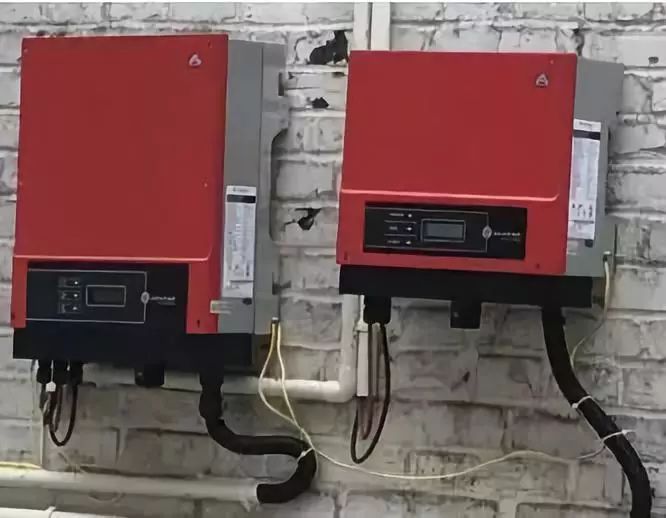

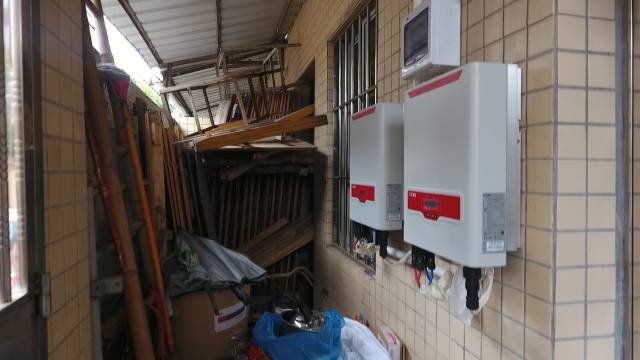

解决办法：在有阳光直射等不利因素的状况下，为逆变器加装防护盖板。联排安装时，逆变器左右间距建议1米以上，保证机器散热。并注意预留逆变器上下运维空间。

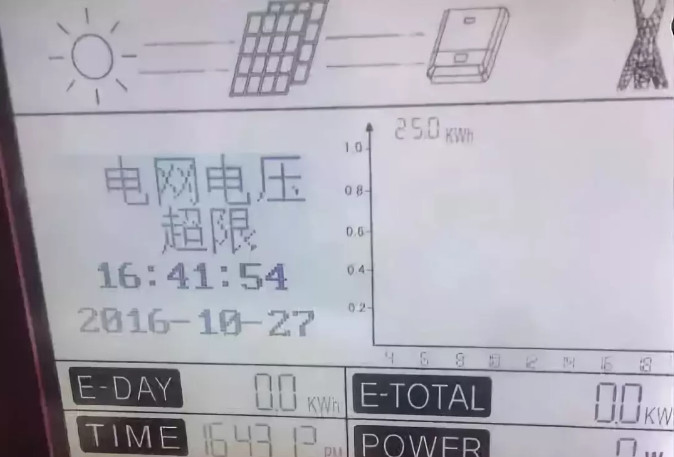

三、电网电压超限

根据安规要求，并网逆变器必须要在规定的电网电压范围内工作，若该电压值超出安规要求范围，逆变器必须跳脱，停止工作，以确保设备和操作人员安全。(注：中国安规电压范围—187V~242V)

夏季是负荷用电高峰期, 空调等设备常开，电压相较其他季节偏低。

另外，由于逆变器至电网并网点之间的线缆过细、过长或者存在缠绕，导致在电网电压正常的情况下，逆变器AC端子侧的电压过高。

用万用表分别检测逆变器输出电压和并网点的电压，如若逆变器的输出电压远大于并网点的电压，说明线损较大。建议更换电缆或者在得到电网公司许可后，修改逆变器默认的安规电压范围。

安规修改方法：

断开交流电;

单击按键到机器型号界面;

长按按键5S，进入二级菜单;

单击按键选择合适安规，选择完成后，等待30S后，逆变器会自动保存。

逆变器自动保存后，接通交流电。

若电网电压查看到三相不平衡，检测三相机型的火线是否存在虚接情况。若电网电压未超限,检测N线是否存在虚接、脱落。N线虚接、脱落会导致机器报电网电压超限或逆变器一直重连。

四、市电丢失

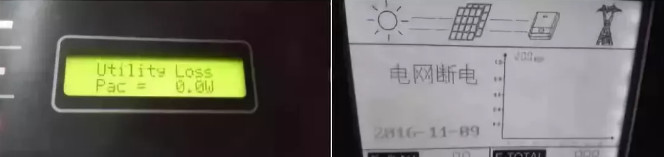

夏天就是蓝天白云晴空万里突然暴风雨，电网断电情况时有发生，也是逆变器最常见报错信息之一：

检查步骤：

检查电网是否有电。若有电，下一步。

检查交流线是否虚接、脱落。

可能是火线脱落，虚接或接错位置。

五、监控异常

对光伏系统来说，完成并网只是刚刚开始。稳定、合理的监控方案，有助于高效运维光伏系统，进而保障投资收益。天气热，当然要随时随地查看电站监控信息。

—逆变器养护方法—

方法一：

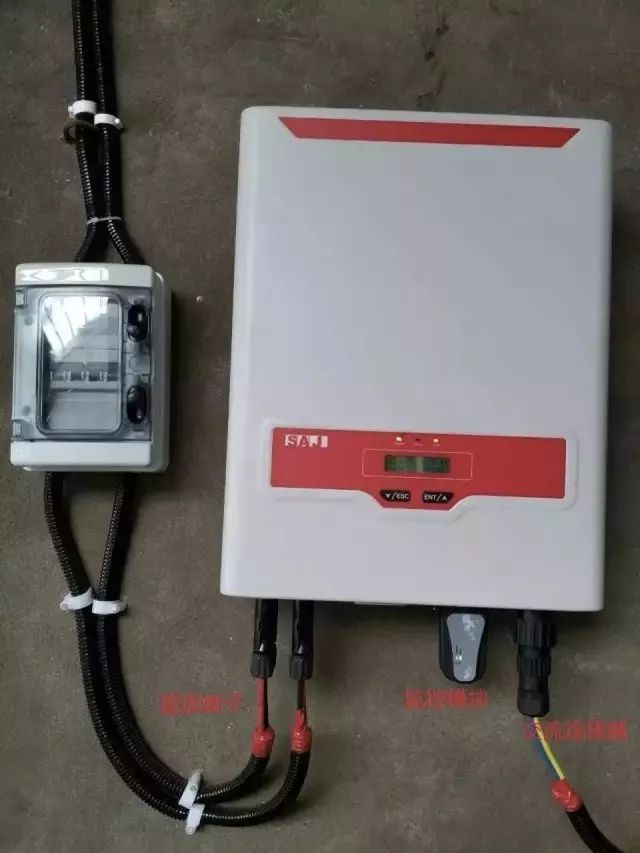

要不定时检查下逆变器三个连接部件(直流端子，交流快速连接器、监控模块)是否连接紧固，夏天环境温度高，逆变器输出功率大，如果连接不紧，长时间运行，温度会比较高，产生安全隐患。

方法二：

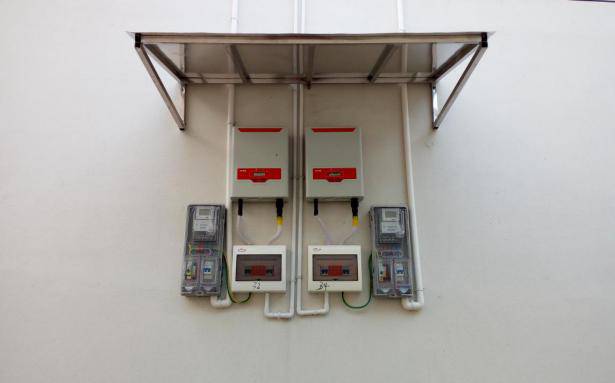

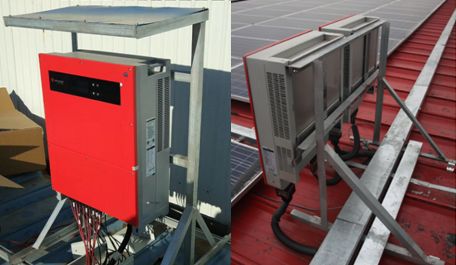

逆变器工作时，本身也会散发热量，所以在安装时应该装在遮阳、避雨的地方，但是实在没有合适的地方，要露天安装，也需要做一个简易的遮阳棚，防止太阳直射到逆变器。使机器温度过高，不仅影响发电量，还会影响使用寿命。

方法三：

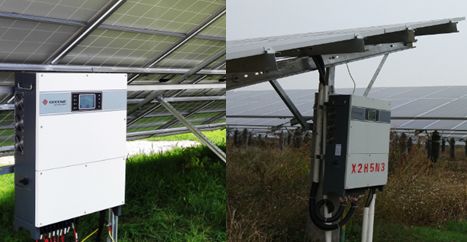

同时，要保证逆变器的四周开阔通风，如有杂物堆积，及时清理，以免影响其散热。

另外，逆变器散热器及机箱都是铝合金材料制成，机器整体承担散热功能，所以表面摸起来会有些热。为了安全，也请不要随意触摸箱体，更不要触摸散热器。

炎热的夏季，一定要检查您的光伏电站是否做好防高温、防雷击、防暴雨、防负荷高峰、防组件遮挡等措施，以确保光伏电站的安全温度运行及最大经济收益。经过小光详细的讲解，大家明白了以上这些，即便在炎热的伏天，只要用户对光伏电站细心“呵护”，提高发电量都不是事。
